En el ámbito de las soluciones de gestión térmica, se destacan dos productos prominentes: rellenos de espacio térmico y almohadillas térmicas. Como proveedor dedicado de rellenos de brujas térmicas, he sido testigo de primera mano los atributos y aplicaciones únicas de ambos. Este blog tiene como objetivo profundizar en las diferencias entre estos dos materiales de gestión térmica, lo que le ayuda a tomar una decisión informada para sus necesidades específicas.
Propiedades físicas
Rellenos de brujas térmicas
Los rellenos de espacio térmico están típicamente en una pasta, me gusta o en forma de gel. Son altamente conformes, lo que significa que pueden llenar fácilmente los vacíos y vacíos irregulares entre los componentes generadores de calor y los disipadores de calor. Esto se debe a su baja viscosidad, lo que les permite fluir y adaptarse a la topografía de la superficie. Por ejemplo, en un dispositivo electrónico complejo con componentes de alturas variables, un relleno de espacio térmico puede extenderse uniformemente para garantizar el área de contacto máxima y una transferencia de calor eficiente.
La suavidad de los rellenos de espacio térmico también significa que se pueden aplicar en una amplia gama de espesores. Pueden ser tan delgados como unos pocos cientos de micrómetros o tan gruesos como varios milímetros, dependiendo de los requisitos de la aplicación. Esta flexibilidad en el grosor es crucial para las aplicaciones donde el tamaño del espacio puede variar.
Almohadilla térmica

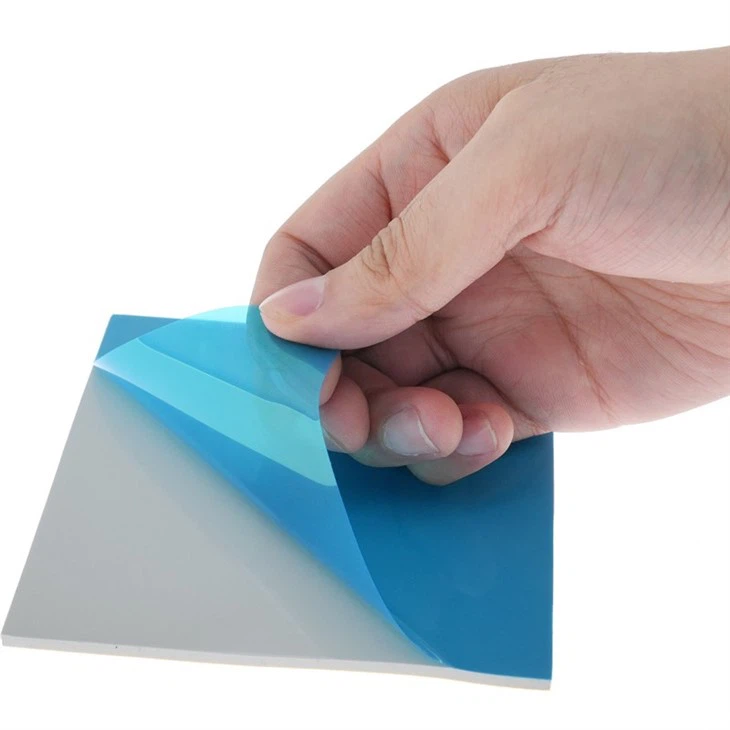

Las almohadillas térmicas, por otro lado, son hojas pre -formadas. Tienen una estructura más rígida en comparación con los rellenos de espacio térmico. ElAlmohadilla térmica 3 mmes un ejemplo común de una almohadilla térmica con un grosor específico. Estas almohadillas generalmente están hechas de materiales como silicona u otros polímeros, que les dan un cierto grado de flexibilidad, pero aún son menos conformes que los rellenos de espacio térmico.
El grosor de las almohadillas térmicas se fija durante el proceso de fabricación. Si bien vienen en una variedad de espesores estándar, es posible que no sean tan adaptables a los tamaños de los espacios no estándar como los rellenos de espacio térmico. Por ejemplo, si la brecha entre un componente y un disipador de calor es ligeramente mayor o más pequeño que el grosor de la almohadilla térmica disponible, puede conducir a una transferencia de contacto y calor inferior a óptima.
Rendimiento térmico
Rellenos de brujas térmicas
Una de las ventajas clave de los rellenos de espacio térmico es su capacidad para lograr un excelente contacto térmico. Como pueden llenar los vacíos por completo, minimizan la presencia de bolsillos de aire. El aire es un mal conductor de calor, y cualquier brecha de aire puede impedir significativamente la transferencia de calor. Al eliminar estos bolsillos de aire, los rellenos de espacio térmico pueden proporcionar una ruta más eficiente para que el calor fluya desde el componente generador de calor hasta el disipador de calor.
La conductividad térmica de los rellenos de espacio térmico puede variar ampliamente, pero las de alto rendimiento pueden lograr valores relativamente altos. También pueden mantener un buen rendimiento térmico en una amplia gama de temperaturas y condiciones ambientales. Esto los hace adecuados para aplicaciones en entornos hostiles, como la electrónica automotriz o la maquinaria industrial.
Almohadilla térmica
Las almohadillas térmicas tienen una conductividad térmica más consistente en su superficie debido a su naturaleza pre -formada. Sin embargo, debido al potencial de los huecos de aire en la interfaz, especialmente si la superficie no es perfectamente plana o el tamaño del espacio no está bien, coincidente, su rendimiento térmico general puede ser ligeramente más bajo que el de los rellenos de espacios térmicos aplicados bien.
ElHoja de silicona conductora térmicaes un tipo de almohadilla térmica conocida por su conductividad térmica decente. Pero nuevamente, la efectividad de la transferencia de calor depende de la instalación adecuada y la compatibilidad del grosor de la almohadilla con el espacio.
Instalación y aplicación
Rellenos de brujas térmicas
La aplicación de rellenos de brechas térmicas requiere un cierto nivel de habilidad y equipo adecuado. Por lo general, se dispensan usando una jeringa o una máquina de dispensación. Esto permite un control preciso sobre la cantidad de material aplicado. Sin embargo, esto también significa que el proceso de instalación puede ser más tiempo, consumo y mano de obra, intensivo en comparación con las almohadillas térmicas.
Los rellenos de espacio térmico están bien, adecuados para aplicaciones donde los componentes están estrechamente empaquetados, y hay geometrías complejas. Por ejemplo, en los teléfonos inteligentes modernos, donde el espacio es limitado, se pueden usar rellenos de espacio térmico para transferir el calor del procesador a los elementos de disipación de calor sin interferir con otros componentes.
Almohadilla térmica
Las almohadillas térmicas son relativamente fáciles de instalar. Simplemente se pueden cortar al tamaño apropiado y colocarse entre el componente generador de calor y el disipador de calor. Esta simplicidad los convierte en una opción popular para aplicaciones donde se requiere una instalación rápida, como en la electrónica de consumo durante la producción en masa.

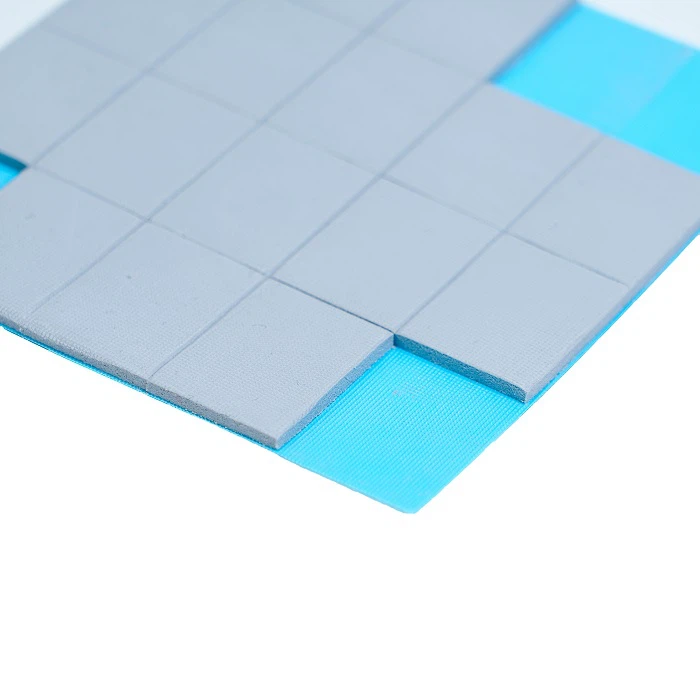

ElAlfombra de aislamiento conductivo térmicoTambién se puede instalar fácilmente en aplicaciones donde se necesita aislamiento eléctrico junto con la conductividad térmica, como en algunos productos electrónicos de potencia.
Costo y consideraciones a largo plazo
Rellenos de brujas térmicas
Los rellenos de espacio térmico pueden tener un costo inicial más alto, especialmente si se utilizan materiales de alto rendimiento. El costo del material en sí, junto con el costo del equipo de dispensación y la mano de obra para la instalación, puede sumar. Sin embargo, a la larga, su rendimiento térmico superior puede conducir a un ahorro de energía y una vida útil de componentes más larga, lo que puede compensar la inversión inicial.
También tienden a tener una mejor estabilidad a largo plazo. Dado que es menos probable que se sequen o pierden su conformidad con el tiempo, pueden mantener un buen rendimiento térmico a lo largo de la vida útil del dispositivo.
Almohadilla térmica
Las almohadillas térmicas generalmente tienen un costo inicial más bajo. Son masivos producidos, y el proceso de instalación es menos complejo, lo que reduce los costos de mano de obra. Sin embargo, con el tiempo, las almohadillas térmicas pueden experimentar un conjunto de compresión, lo que significa que pueden perder su forma y presión de contacto. Esto puede conducir a una disminución en el rendimiento térmico y puede requerir reemplazo.
Conclusión
En resumen, tanto los rellenos térmicos y las almohadillas térmicas tienen sus propias ventajas y desventajas únicas. Los rellenos de espacio térmico ofrecen una conformabilidad superior, un mejor contacto térmico y una estabilidad a largo plazo, lo que los hace ideales para aplicaciones y entornos complejos donde la gestión térmica de alto rendimiento es crucial. Las almohadillas térmicas, por otro lado, son fáciles de instalar y tienen un costo inicial más bajo, lo que las convierte en una opción popular para las aplicaciones donde la simplicidad y el costo son la efectividad.
Si está buscando una solución confiable de gestión térmica, especialmente una que requiera rellenos de brujos térmicos de alto rendimiento, le animo a que se comunique para discutir sus requisitos específicos. Nuestro equipo de expertos puede proporcionarle información detallada y orientación para garantizar que elija el producto adecuado para su aplicación.
Referencias
- "Gestión térmica en dispositivos electrónicos": un manual técnico sobre soluciones térmicas.
- Informes de investigación de la industria sobre materiales térmicos y sus aplicaciones.
